最新公布：汽車線束顏色對照表（通用）

隨著汽車用電設備的增加，安裝的汽車線束數量也越來越多，為了便于識別和檢修汽車電器設備，通常將線束中的低壓線采用不同的顏色組成。由此產生汽車線束顏色對照表。

根據我國《汽車拖拉機電線顏色選用規則》的規定，低壓電路的電線(標稱截面≤4mm2)，在選配線時習慣采取兩種選用原則，即以單色線為基礎的選用和以雙色線為基礎的選用。

- 選用電線顏色時，應優先選用單色，再選用雙色。
- 電器產品的地線（負線）、搭鐵線（負線）應選用黑色線。
- 電線顏色選用順序應符合表3規定。線色選用和功能配合執行企業產品規定。

以單色線為基礎選用時，其單色線的顏色和雙色線主、輔色的搭配及其代號分別如表 1和表 2所示，其中黑色(B)為專用接地(搭鐵)線。
以雙色線為基礎選用時，各用電系統的電源線為單色，其余均為雙色;其雙色線的主色如表 3所列。當其標稱截面積大于1.5mm2時，導線只用單色線，但電源系統可增加使用主色為紅色、輔色為白色或黑色的兩種雙色線。對于標稱截面積小于1.5mm2的雙色線，其主、輔顏色的搭配可參見表 4所示。

表 3 汽車各用汽車電系統雙色低壓線主色的規定
序號	用電系統名稱	電線主色	代號
1	電氣裝置接地線	黑	B
2	點火、起動系統	白	W
3	電源系統	紅	R
4	燈光信號系統(包括轉向指示燈)	綠	G
5	防空燈系統及車身內部照明系統	黃	Y
6	儀表及報警指示系統和喇叭系統	棕	Br
7	前照燈、霧燈等外部燈光照明系統	藍	BL
8	各種輔助電動機及電氣操縱系統	灰	Gr
9	收放音機、電子鐘、點煙器等輔助裝置系統	紫	V

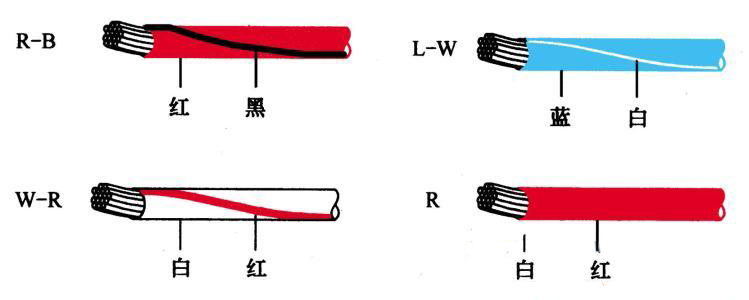

- 電線顏色的標注，采用顏色代號表示。
- 雙色電線的顏色標注，第一位為主色；第二位為輔助色。
- 標注示例：單色電線，紅色，標注為：R 雙色電線，主色為紅色，輔助色為白色，標注為： RW。

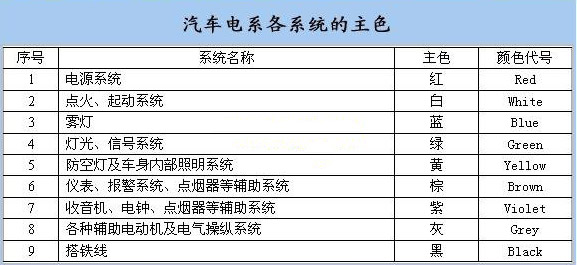

國產汽車線束顏色對照表：

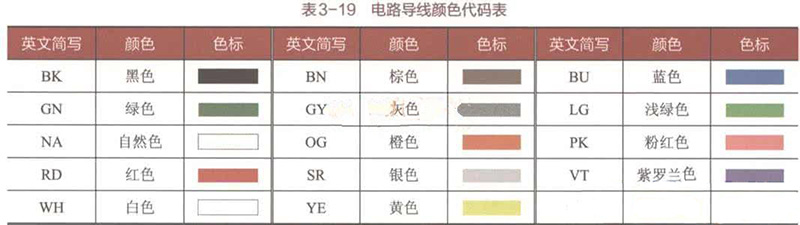

美國汽車線束顏色對照表：

歐洲汽車線束顏色對照表：

汽車線束顏色對照表
