線束加工知識基本介紹-Part1
- 作者: 深華
- 來源: 纜仕特電子
- 日期 : 2024-04-08
一、線束簡介
二、線束的基本構成
三、電線的識別
四、端子的基本結構
五、插件的基本結構
一、線束簡介
我們生產的線束包括：
汽車儀表板線束
發動機線束
機艙線束
底盤線束
頂燈線束
門線束
電瓶線（battery）以及其他功能線束。
汽車線束就象人身上的神經和血管一樣復雜和精細，而且對質量要求特別嚴格，因?yàn)楫a(chǎn)品直接關系到人的生命。

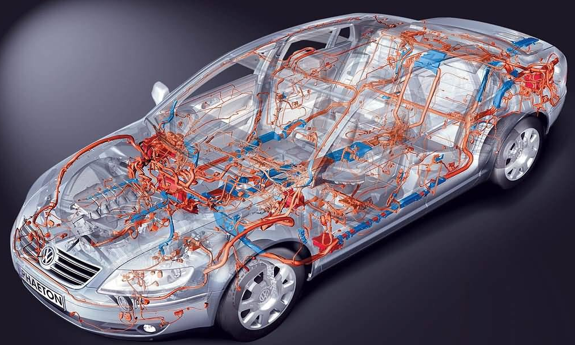

汽車線束總體布置圖:
二、線束的基本構成
線束主要是由4大部分組成：電線、端子、插件及各種附料
2.1、電線：WIRE——傳導電流的作用。
2.2、端子：TM’L——傳導電流及連接插件的作用。
2.3、插件：HS’G——絕緣及連接器的作用。
2.4、附料：———— 保護和定位作用。
三、電線的識別
3.1 我公司主要汽車線束產品的電線類別為日標系列導線。

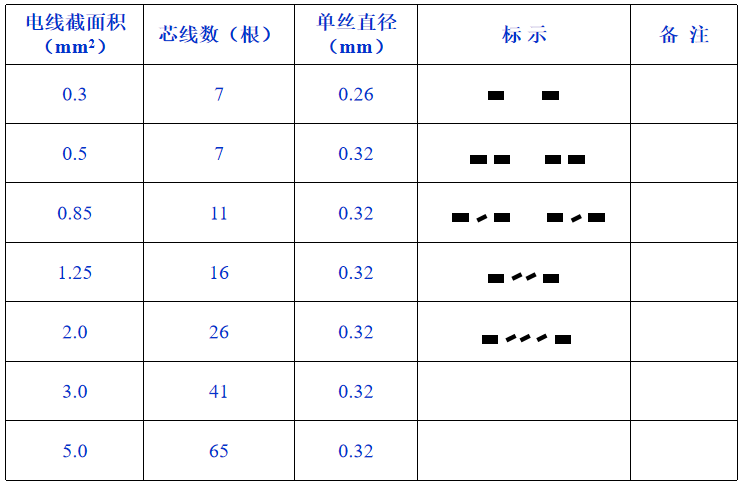

導線規格如下表所示：
3. 2 電線的種類、材料、用途和名稱含義
3.2.1.日標電線 AV---AUTOMOBILE LOW VOLTAGE VINYL
主要構造及功能：作為汽車用低壓電線，內部芯線用絞合電線，線徑為0.32MM的軟銅線，絕緣皮厚度是0.6-2.2MM,有柔軟性，耐油性，耐燃性的特點。
AVS---AUTOMOBILE LOW VOLTAGE VINYL SLIM 主要構造及功能：導體的構造與AV一致，但絕緣特性使用好的PVC,減少絕緣體厚度的電線（薄軟型），所以比AV材質好，具有機械性硬度，耐磨損，耐油性，外徑小，配線面積也少的優點。
AVSS---AUTOMOBILE LOW VOLTAGE VINYL SUPER SLIM 主要構造及功能：銅芯是軟銅0.3-2.0SQ,絕緣材料采用PVC，厚度是0.3MM，具有機械性硬度，耐磨損，耐油性，外徑小占空間也少，方便于密集配線的優點。
AEX---AUTOMOBILE LOW VOLTAGE-POLYETHYLENE CROSSLINKED 主要構造及功能：銅芯是退火軟銅, 絕緣材料采用交聯聚乙烯耐溫材料，耐油性，耐腐蝕性，耐磨擦性同時具有卓越的耐高低溫性能。
AESSXF---AUTOMOBILE LOW VOLTGE-POLYETHYLENE SUPER-SLIM-CROSSLINKED-SOFT銅芯是退火軟銅，絕緣層為薄壁鉸鏈聚乙烯耐溫材料，具有耐高低溫性能，芯線為細線軟結構。
AVSF---AUTOMOBILE LOW VOLTAGE VINYL SLIM 主要構造及功能：銅芯材料、絕緣結構同AVS一致，銅芯為精煉細線軟結構。
AVX---AUTOMOBILE LOW VOLTAGE VINYL-CROSSLINKED 主要構造及功能：銅芯為退火或鍍錫標準軟銅，絕緣材料采用交聯聚氯乙烯，采用交聯結構提高了導體絕緣材料的耐熱性能。
AVSS-T---AVSS TWIST AVSS結構雙絞線 APEX-BS---SLOW-STRAY CAPACITANCE CROSS-LINKED POLYTHYLENE INSULATION BRAIDED SHIELD LOW-VOLATGE CABLE FOR AUTOMOBILE.汽車用低寄生電容交聯聚乙烯絕緣低壓屏蔽線。

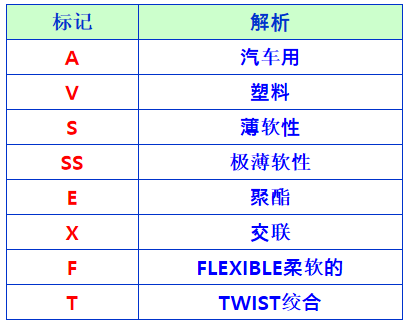

3.2.2 各部分名稱含義:

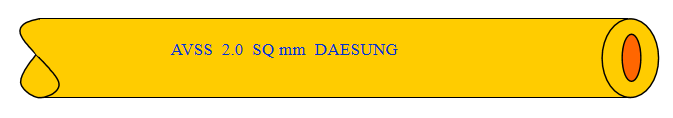

2.2.電線表面印字內容
電線表面的印刷內容說明
AVSS表示電線材質
2.0表示電線的規格
SQ mm電線規格的單位
DAESUNG制作電線廠家的名稱
（備注:一些特殊材質的電線,表面沒有符號標識,只有印字. 如:AESSXF 0.3SQ 材質的表面印字是 AESSXF 0.3SQ MM 生產廠家）
3. 2電線顏色識別

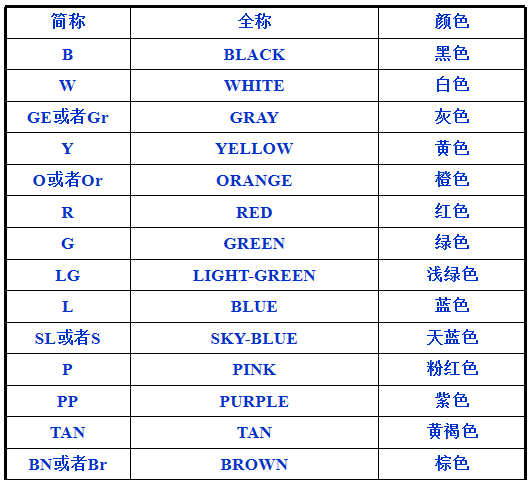

3.2.1電線的顏色多采用英語的第一個大寫字母，見下表（想了解更多參考《汽車線束顏色對照表》）

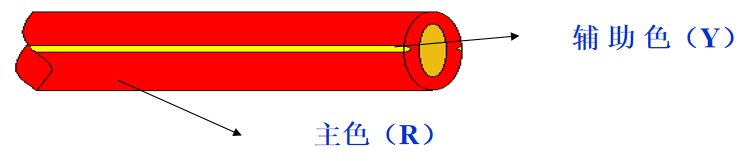

3.2.2雙色線的識別 我們不光有單色線，還有雙色線，如R/B——紅/黑線
3.3 不同顏色的電線可以區分線束的不同作用。（想了解更多參考《汽車線束顏色代碼表示的含義》）
如：黑線主要用于接地和啟動，紅線主要用于照明，黃色線 主要用于連接儀表，其他線主要用于傳導電流信號。
3.4其他電線 TWIST線—雙絞線，是由兩根AVSS線絞合而成，主要用于汽車的音響部位以及屏蔽線等。

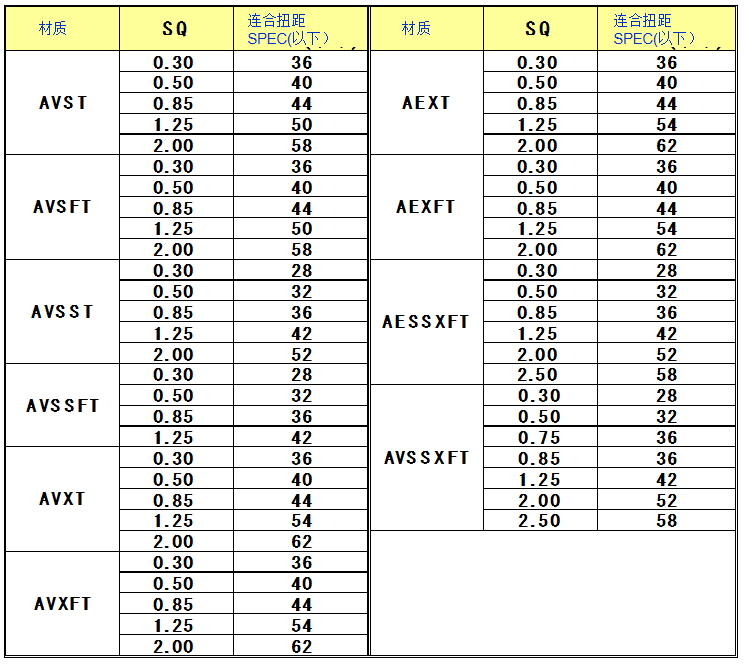

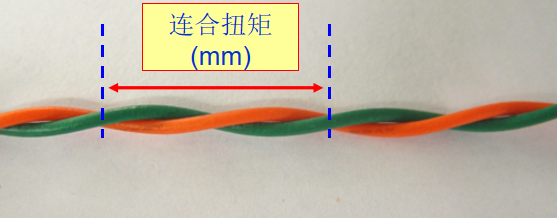

3.4.1 各種材質的電線的絞距
本期介紹線束加工知識基本介紹part1
下期請關注線束加工知識基本介紹part2
